滿足標準：
性能指針符合GB5170、2、3、5、6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求
電工電子產品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)
電工電子產品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)
電工電子產品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）
電工電子產品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)

控制方式與特色：
平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等于濕熱損耗量，故能長期穩定的使用。
一、 性能：指氣冷式在室溫20℃，空載時
1.1型號：參照下表
1.2內箱尺寸：參照下表

恒溫恒濕試驗機DM-TH-225CH

試驗室空間 W600XH750XD500mm

1.3 溫度范圍：-20℃ ～ 150℃
1.4溫度波動度：±0.5℃
1.5溫度偏差：≤±2℃
1.6升溫時間：約4度/min分鐘(空載非線性)
1.7降溫時間：約1度/min分鐘(空載非線性)
1.8濕度范圍：20%～98%R.H.
1.9濕度波動度：±3%R.H.
1.10濕度偏差：≤3%

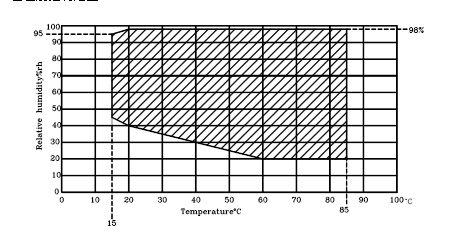

1.11溫濕度控制范圍：



二、 結構及材質：
A.內箱材質:不銹鋼板(SUS #304  1.0mm厚)
B.外箱材質:不銹鋼板經霧化處理 (SUS #304 1.0mm厚)
C.保溫材質:硬質Polyurethane發泡及玻璃棉
D.送風循環系統:
(1) 90W馬達
(2)不銹鋼加長軸心
(3)多翼式扇葉(SIRCCO FAN)
E.箱門: 單片門，單窗口，左開，把手在右手邊
   (1)窗口270x360x40mm 3層真空層
   (2)平面嵌入式把手
   (3)后鈕:SUS #304

三、冷凍系統：
A.壓縮機:法國原裝進口全密式壓縮機
B.冷媒:環保冷媒R404A
C.冷凝器:鰭片式附散熱馬達
D.蒸發器:鰭片式多段式自動負載容量調整
E.其他附件: 干燥劑,冷媒流量窗口，修理閥
F.膨脹系統：容量控制之冷凍系統

四、控制系統：
原裝韓國進口，全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入數據, 溫濕度同時可程控，曲線顯示，設定值/顯示值曲線。可分別顯示多種警報，故障發生時可通過屏幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以數據形式顯示于屏幕上．
1.控制器規格:
a.精度: 溫度±0.1℃＋1digit 、濕度±1%RH＋1digit
b.分辨率:溫度±0.1,濕度1%R.H.
c.溫度斜率:0.1～9.9可設定
d.具有上下限待機及警報功能
e.溫濕度入力信號選擇PT 100Ω×2（干球及濕球）
f.溫濕度變換出力:4～20MA
g.6組P.I.D控制參數設定,P.I.D自動演算,干濕球自動更正
2.畫面顯示功能:
a. 觸摸式輸入, 屏幕直接顯示選項
b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）
c.可顯示目前執行程序號碼,段次,剩余時間及循環次數
d.運轉累計時間功能
e.溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能
f.具單獨程序編輯畫面, 直接輸入溫濕度及時間
3.程序容量及控制功能:
a.可使用的程序組:最大100組
b.可使用的記憶容量:共5000SEGMENTS
c.可重復執行命令:每一個命令可達9999次
d.程序之制作采對談式,具有編輯、清除、插入等功能
e.SEGMENTS時間設定0～530Hour59Min
f.具有斷電程序記憶,復電后自動啟動并接續執行程序功能(可保存10年以上)
g.程序執行時可實時顯示圖形曲線
h.具有日期,時間調整功能
i.按鍵及畫面鎖定（LOCK）功能

五、標準配置：
A. 電源線4.0 mm²x3蕊
B. USB導出端子一個
C. 不銹鋼SUS #304方型沖孔鋼板置物架2片
D. 不銹鋼可調整間距40mm置物架軌道2組
E. 11W節能照明窗口燈一支
F. 機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只,硅膠塞頭1只。
G. 標準測試用不織布1片
H. 控制器使用說明書一套，操作說明書一套

六、其他要求：
1． 聯機軟件
2． 風冷式降溫系統

七、周圍環境：
(1).可容許使用溫度范圍0~35℃
(2).性能保證范圍：5~35℃
(3).相對濕度：不大于85%
(4).大氣壓：86～106Kpa
(5).周圍無強烈振動
(6).無陽光直接照射或其他熱源直接照射
(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有極端的傾斜.

八、加濕用水供水條件：純凈水
九、使用電源：  225L(380  6.0kw  22A)
十、估價除外的專案：
1.設置場所的準備工程.
2.輸入側電氣設備
3.輸入側電氣配線工程.
4.自然排水配管工程.
5.排水口

設備主要電器配件附后：

序號	零件名稱	產地	品牌	序號	零件名稱	產地	品牌
1	溫濕度控制器	韓國	UMPC990	20	冷媒流量調節閥	美國	霍尼韋爾
2	壓縮機	法國	原裝進口	21	平面把手	日本	大昌
3	冷媒	美國	聯興	22	冷凝器	臺灣	高力
4	真空防爆玻璃	臺灣	專豐	23	超溫保護器	韓國	TOS
5	蒸發器調節閥	丹麥	DANFFOSS	24	防爆燈	飛利浦	荷蘭
6	膨脹閥	丹麥	DANFFOSS	25	S．S．R	臺灣	揚名
7	過濾器	臺灣	冠亞	26	電磁閥	丹麥	DANFFOSS
8	載止閥	丹麥	DANFFOSS	27	壓力控制器	丹麥	DANFFOSS
9	油分離器	意大利	CASTEL	28	避震軟管	美國	PACKLESS
10	蒸發器	日本	雙菱日出	29	油壓控制器	丹麥	DANFFOSS
11	熱繼電器	韓國	LG	30	交流接觸器	中國	正泰
12	時間繼電器	臺灣	CKC	31	交流繼電器	日本	和泉
13	電源總開關	日本	富士	32	超溫保護器	韓國	彩虹
14	接觸開關	臺灣	天得	33	固態繼電器	美國	快達
15	循環馬達	臺灣	東元	34	干燒保護器	意大利	CASTEL
16	溫濕度傳感器	荷蘭	VAISALA	35	水壓調節閥	臺灣	志鼎
17	加熱器	臺灣	臺儀	36	風輪	臺灣	尚煜
18	內箱材質（不銹鋼）	日本	大倉	37	RO反滲透純水機	臺灣	霍重（選購）
19	保溫材質	日本	大倉

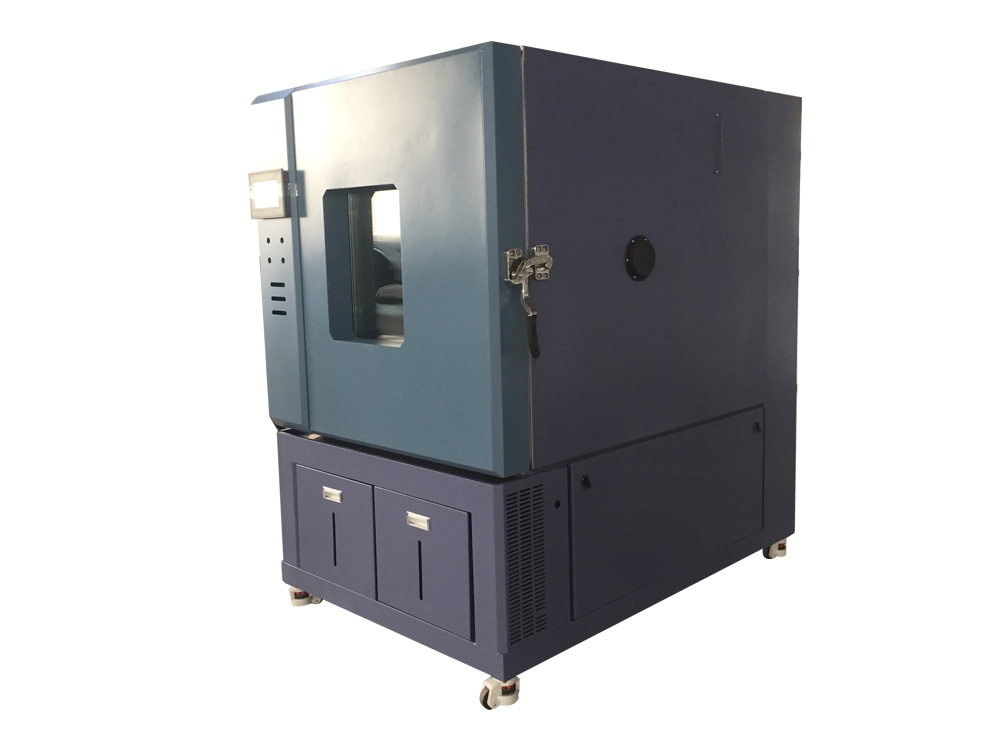

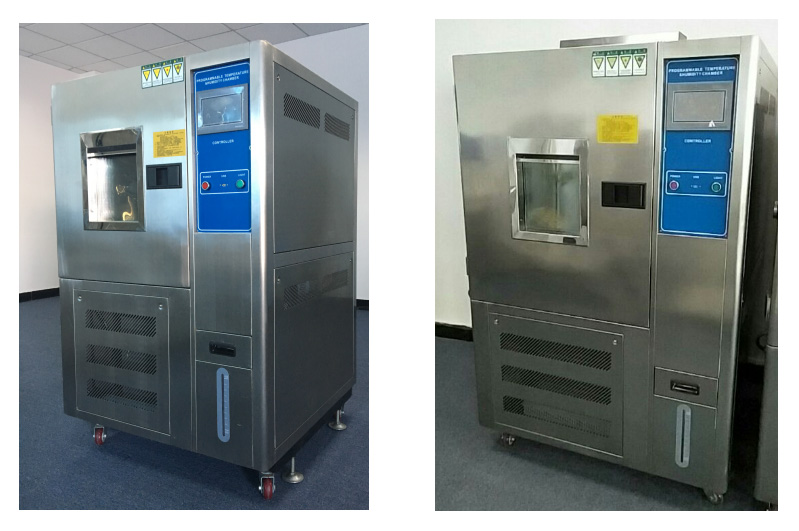

外形參考圖：
